Wat is glasvezelpatchsnoer

Hallo allemaal, ik ben Wendy.Vandaag stel ik glasvezel patchkabels aan jullie voor.Glasvezelcommunicatie is als opkomende technologie een van de belangrijkste pijlers van de moderne communicatie geworden en speelt een cruciale rol in moderne telecommunicatienetwerken, dankzij de snelle groei van verkeersgegevens.

Glasvezel patchkabels

Ⅰ.Wat zijn glasvezel patchkabels?

Glasvezelpatchkabels worden gedefinieerd als glasvezelkabels met connectorpluggen aan beide uiteinden en een dikkere beschermende coating.Het wordt voornamelijk gebruikt in onder meer optische vezelcommunicatiesystemen, optische vezeltoegangsnetwerken, optische vezeldatatransmissienetwerken en lokale netwerken.Het kan worden gebruikt in kabeltelevisienetwerken, communicatienetwerken, optische vezelnetwerken en optische testapparatuur.

Ⅱ.De structuur van glasvezel patchkabels

Glasvezelpatchkabels zijn qua structuur identiek aan coaxkabels, met de uitzondering dat vezeljumpers geen gaasafschermingslaag hebben en het midden een glazen kern is voor lichtvoortplanting.Een glazen omhulsel omringt de kern, gevolgd door een dun plastic omhulsel (PVC of Teflon) aan de buitenkant.

Het is van cruciaal belang om het onderscheid tussen glasvezelpatchkabels en pigtails te begrijpen.De varkensstaart heeft slechts één uiteinde met een connectorplug, terwijl het andere uiteinde een gebroken uiteinde is van een glasvezelkabelkern die door middel van smeltlassen is verbonden met andere glasvezelkabelkernen.Er worden ook koppelingen, jumpers en andere soortgelijke apparaten gebruikt).De jumper heeft aan beide zijden beweegbare connectoren.Interfaces zijn er in verschillende soorten en maten.Voor verschillende interfaces zijn verschillende koppelingen nodig.De trui bestaat uit twee delen en kan als varkensstaart gedragen worden.

Ⅲ.Soorten glasvezel patchkabels

Er zijn veel verschillende soorten glasvezelpatchkabels (ook bekend als glasvezelconnectoren), dit zijn glasvezelverbindingen die zijn bevestigd aan optische modules.Ze kunnen niet samen worden gebruikt.DeLCglasvezelconnector wordt gebruikt voor deSFPmodule, terwijl deSCglasvezelconnector wordt gebruikt voor deGBIC.Hieronder vindt u een volledig overzicht van enkele veelgebruikte glasvezelconnectoren in netwerktechniek:

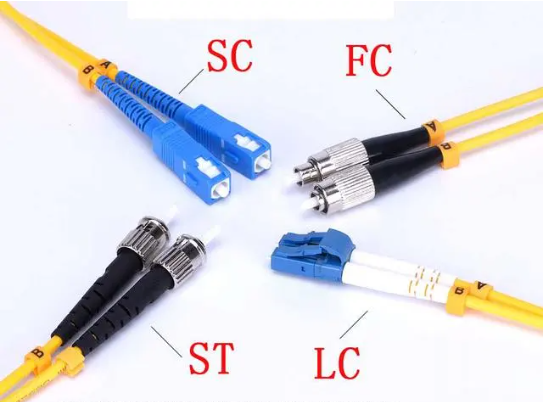

①Vezeloptische patchkabels van het FC-type: een metalen huls wordt gebruikt voor externe versterking en een spanschroef wordt gebruikt voor bevestiging.Op deODFkant, het wordt vaak gebruikt (het meest gebruikt op het patchpaneel)

②SC-type glasvezelpatchkabels: de connector die deGBICoptische module heeft een rechthoekige schaal en een plug-and-pull-bevestigingstechniek die geen rotatie vereist.(Meestal aangetroffen op routerschakelaars)

③ST-type glasvezel patchkabels: de buitenmantel is rond en de bevestigingsmethode is een spanschroef, die vaak wordt gebruikt in distributieframes voor optische vezels.(Er worden standaard ST-connectoren gebruikt10Base-Faansluitingen.) Glasvezelverdeelframes worden vaak van dit materiaal gemaakt.)

④LC-type glasvezel patchkabels: het is een connector voor verbindingSFPmodules die gebruik maken van een eenvoudig te gebruiken modulair jack (RJ)-vergrendelingsmechanisme.(Dit is een term die veel wordt gebruikt door routers)

Volgens de connector kan deze worden onderverdeeld in FC, ST,SC,LC, MU, MPO/MTP, E2000, MTRJ,SMA, enz. De contactmethoden voor het eindvlak omvattenPC,UPC,APC, en de connectoren die worden gebruikt om optische modules aan te sluiten zijn voornamelijkLC.SC.Deze drie soorten MPO/MTP.Jumperconnectoren voor optische vezels zijn een probleem waarmee gebruikers rekening moeten houden bij de aanschaf van jumpers voor optische vezels.

Afhankelijk van de kleur van de connector kan deze worden onderverdeeld in: blauw (vaak gebruikt voor single-mode connectoren), beige en grijs (vaak gebruikt voor multi-mode connectoren).

Afhankelijk van de kleur van de staartafdekking kan deze worden onderverdeeld in: grijs, blauw, groen, wit, rood, zwart, turkoois.

Afhankelijk van het aantal vezelkernen kan het worden onderverdeeld in single-core, dubbele kern, 4 kernen, 6 kernen, 8 kernen, 12 kernen, 24 kernen, 48 kernen en 72 kernen of zoals gespecificeerd door klanten.

Afhankelijk van de diameter van de kern kan deze worden onderverdeeld in multimode-vezels en single-mode-vezels.50μm-65μm is een multi-mode vezel, die verwijst naar een vezel die meerdere modi verzendt bij een bepaalde bedrijfsgolflengte, met groot dispersieverlies en een korte transmissieafstand, en is geschikt voor optische vezelcommunicatiesystemen over korte afstanden.9μm is een single-mode vezel, die slechts licht van één modus kan doorlaten, en de intermodale spreiding is zeer klein, wat geschikt is voor communicatie over lange afstanden.

Volgens deITU-Tstandaard worden communicatievezels onderverdeeld in zeven categorieën:G.651, G.652, G.653, G.654,G.655, G.656, enG.657, van welkeG.651is een multimode glasvezel.G.651-G.657 zijn single-mode vezels.ISO/IECverdeelt multimode vezels inOM1-OM5.Deze vijf soorten multimode vezels worden voornamelijk gebruikt in lokale netwerken (LAN's) en datacentra (DCN's).De hierboven genoemde vezeljumpers, ETU-LINK ) zijn beschikbaar.

De vezellengte kan worden aangepast aan de eisen van de klant.

Afhankelijk van het materiaal van de buitenmantel van de kabel, kan het worden onderverdeeld in gewoon type, gewoon vlamvertragend type, rookarm halogeenvrij type (LZSH), rookarm halogeenvrij vlamvertragend type, bepantsering, enz. De gepantserde jumper is een nieuw type

glasvezel patchkabel die kan worden gebruikt in de apparatuurruimte of in andere gevaarlijke situaties.Gepantserde patchkabels versterken de bescherming van roestvrijstalen slangen en hebben sterkere druk- en trekeigenschappen dan standaard glasvezelpatchkabels.

Ⅳ.Hoe glasvezel patchkabels kiezen?

OM1-, OM2-, OM3-, OM4 multimode- en OS2 single-mode optische vezels worden vaak aangetroffen in glasvezelpatchverbindingen.SC, ST, FC,LC, MTRJ en E2000 zijn enkele van de soorten jumperconnectoren voor optische vezels.In de praktijk bestaat er geen one-size-fits-all oplossing en moet u kiezen op basis van uw eigen behoeften.Met welke factoren moet u rekening houden bij het selecteren van een jumper voor uw netwerk?Volg eenvoudigweg deze eenvoudige instructies.

1. Soorten glasvezelconnectoren

Er worden verschillende connectoren gebruikt voor verschillende apparaten, voornamelijk MPO,SC.FC,LC.ST-interfacejumpers:

(1) MPO-type glasvezelpatchkabels: gebruikt voor 40G, 100G optische moduleverbinding en datacenter met hoge dichtheid;

(2) LC-glasvezelpatchkabels: gebruikt voor de aansluiting van optische SFP-modules, het maakt gebruik van modulaire aansluitingen, en dit soort jumper wordt over het algemeen gebruikt op routers;

(3) Glasvezelpatchkabels van het SC-type: deze zijn aangesloten op de optische GBIC-module.De schaal is rechthoekig en de bevestigingsmethode is van het plug-in-grendeltype, dat niet hoeft te worden gedraaid.Het wordt over het algemeen gebruikt in routers en switches;

(4) FC-type glasvezel patchkabels: de externe versterkingsmethode maakt gebruik van een metalen huls en de bevestigingsmethode is een spanschroef, die over het algemeen wordt gebruikt op het distributieframe;

ST-type glasvezel patchkabels: de schaal is rond en de bevestigingsmethode is een spanschroef, die meestal op het verdeelframe wordt gebruikt.

2. Vezeltype

Multi-mode glasvezel patchkabels gebruiken 50/125um of 62,5/125um glasvezel, terwijl single-mode glasvezel patchkabels 9/125um glasvezel gebruiken.Datatransmissie over lange afstanden wordt afgehandeld door single-mode glasvezelpatchkabels, terwijl datatransmissie over korte afstanden wordt afgehandeld door multi-mode glasvezelpatchkabels.De mantel van single-mode glasvezel patchkabels is geel, terwijl multi-mode glasvezel patchkabels worden geclassificeerd als OM2 (oranje), OM3 (waterblauw), OM4 (paars) en OM5 (oranje) (appelgroen).

3. Slijpmethode voor connectoren

De transmissiekwaliteit van de optische vezel wordt bepaald door verschillende slijpprocedures;PC/UPC is blauw, terwijlAPCis groen.

PC (Physical Contact) is de afkorting voor fysiek contact.Het oppervlak van de ferrule is in een kleine bolvorm geslepen en de vezelkern bevindt zich op het hoogste buigpunt, waardoor de luchtspleet tussen de vezelcomponenten wordt verkleind en de twee vezeleindvlakken fysiek contact maken.

Het ultrafysieke eindvlak wordt genoemdUPC(Ultrafysiek contact).DeUPCHet uiteinde van de connector is niet volledig vlak, maar heeft wel een kleine curve voor een nauwkeurigere aansluiting.UPCis gebaseerd op PC, maar met een betere polijsting en oppervlakteglans van het eindoppervlak, en een meer koepelvormig eindoppervlak.

Het vezeleindvlak wordt gewoonlijk geslepen tot een afschuining van 8°APC(Schuin fysiek contact), fysiek contact met schuine randen.Door het licht via de schuine hoek naar de bekleding te reflecteren in plaats van rechtstreeks terug naar de bron, zorgt de schuine afschuining van 8° voor strakkere vezeleindvlakken en betere verbindingsprestaties.

Het invoegverlies van pc,UPC., EnAPCconnectoren is doorgaans minder dan 0,3 dB;echter, vanwege de smallere luchtspleet,UPC/PC-connectoren zijn gemakkelijker te bereiken met een laag invoegverlies.APChet industriestandaard retourverlies is -60dB,PCretourverlies is -45dB,UPCretourverlies is vaak -50dB (of zelfs meer), en pc-retourverlies is -45dB.

4. Het materiaal van de beschermhoes voor glasvezelpatchkabels

Pvc-enLSZHworden vaak gebruikt in glasvezelpatchkabels.

LSZH (Low Smoke Zero Halogen) is een rookarm, halogeenvrij materiaal met goede milieubescherming en vlamvertragende eigenschappen, maar het is relatief duur.PVC(Polyvinylchloride) polyvinylchloridemateriaal is brandbaar en produceert giftig gas, dus het is niet geschikt voor gebruik binnenshuis en de prijs is laag.

Bij het kiezen van vezeltruien is het ook belangrijk om na te denken over hoe lang we ze zullen dragen.Bij het kiezen van glasvezelpatchkabels moeten we niet alleen rekening houden met de betrouwbaarheid van het materiaal, maar ook met de transmissiesnelheid en het verlies, evenals met de specifieke parameterinformatie.

Het eindvlak van de ferrule moet worden afgeschermd om stoten te voorkomen bij gebruik van glasvezelpatchkabels, en de stofkap moet onmiddellijk na demontage worden aangebracht.Tijdens de transmissie mag het lasersignaal niet recht naar het eindvlak van de vezel staren.

Ⅴ.Voorzorgsmaatregelen voor het gebruik van glasvezelpatchkabels

Opmerking over het gebruik van glasvezelpatchkabels: (inclusief single-mode glasvezeljumpers en multi-mode glasvezeljumpers)

1. De transceivergolflengten van de optische modules moeten overeenkomen: de transceivergolflengten van de optische modules aan beide uiteinden van de vezeljumper moeten overeenkomen.De meest gebruikelijke differentiatietechniek is het vergelijken van de kleur van de vezeltrui.

2. Tenzij anders vermeld.Oranje multimode glasvezel wordt gebruikt in de kortegolf optische module.In de langegolfmodule wordt gele single-mode glasvezel gebruikt.Dit is een veel voorkomende misvatting omdat het afhankelijk is van de configuratie van de fabrikant.Dit wordt gedaan om de juistheid van de gegevensoverdracht te garanderen.

3. Omdat het glasvezelpatchsnoer van gevoelig materiaal is gemaakt, mag het tijdens gebruik niet overmatig worden gebogen of omwikkeld.Let op de beschermhoes, ook al is deze aanwezig.Het is niet alleen gemakkelijk te vernietigen, maar het zal ook de hoeveelheid doorgelaten licht vergroten.Verzwakking is een term die wordt gebruikt om het proces van het verminderen van de intensiteit van geluid te beschrijven

4. Bescherming van glasvezelpatchkabels: De optische vezelkoppeling zal beschadigd raken als deze na aansluiting niet stof- en oliedicht is.
