Innenvezelkabel Multivezelkabel omhulselmachine 70 lijnproces

Rongbang 70 Line Indoor Fiber Cable Production Line Multifiber Cable Sheathing Line

Beschrijving

Deze glasvezelkabelmachine omvat binnen/buiten distributie multi-core glasvezelkabel, tactische glasvezelkabel met PVC, LSZH, PE-jas, buitendiameter is maximaal 11,5 mm.

Kabelconstructies:

A. Distributiekabel voor binnen met buffervezels van 0,6/0,9 mm tot + Kevlar/aramide garens versterkende elementen + LSZH/PVC-schede;

B. Breakoutkabel met 2,0 mm simplex +vullers/versterkende elementen + LSZH/PVC-schede;

C. Micro-beakoutkabel met meerkleurige naakte vezelsub-eenheid + vulstoffen/versterkende elementen + LSZH/PVC-schede;

D. Tactische kabels voor binnen- en buitenruimte, PBT-loze buis met een enkele buis, niet-gepantserde PE-kabel.

En andere soortgelijke glasvezelkabels.

De machinecomponentconfiguratie is aanpasbaar op verzoek van het proces (optie voor de kooi voor het stranden van aramidgarens).

Kenmerken:

1De toepasselijke materialen voor de extruder zijn PVC, LSZH, PE, enz.

2Het oppervlak van de kabel is glad en glad.

3, automatische feedbackcontrole van de kabeldiameter, de kabeldiameter geschiedenis curve kan worden teruggevoerd.

4Optische vezels worden gemotoriseerd. De spanning is precies constant en het extra verlies is klein.

5De temperatuurcontrole wordt gecontroleerd door de geïmporteerde OMRON-temperatuurcontrolemeter en de temperatuurcontrole is nauwkeurig.

6De automatische dubbelrol is stabiel en betrouwbaar in werking en de automatische wikkeling wordt één keer gevormd, zonder terug te wikkelen.

7Internationaal industrieel computertechnologisch besturingssysteem met een hoge mate van automatisering, kan worden gekoppeld aan MES, ERP-systemen, real-time tracking en beheer van de productie.

8De belangrijkste besturingssystemen en componenten zijn van internationaal bekende merken en de productielijn heeft een hoge stabiliteit en betrouwbaarheid.

9. De strakke vezeloptische pay-off neemt de full-return gedraaide kooi gedraaide pay-off lijn, de spanning van de pay-off draad is stabiel, en het kan online worden aangepast.

10De aramide afdraailijn is kooi gedraaid afdraaien, passieve afdraaien, geïmporteerde magnetische poederrem, en de spanning is online verstelbaar.

Technische parameters

Lijnconfiguratie

01. 1250 uitbetaling;

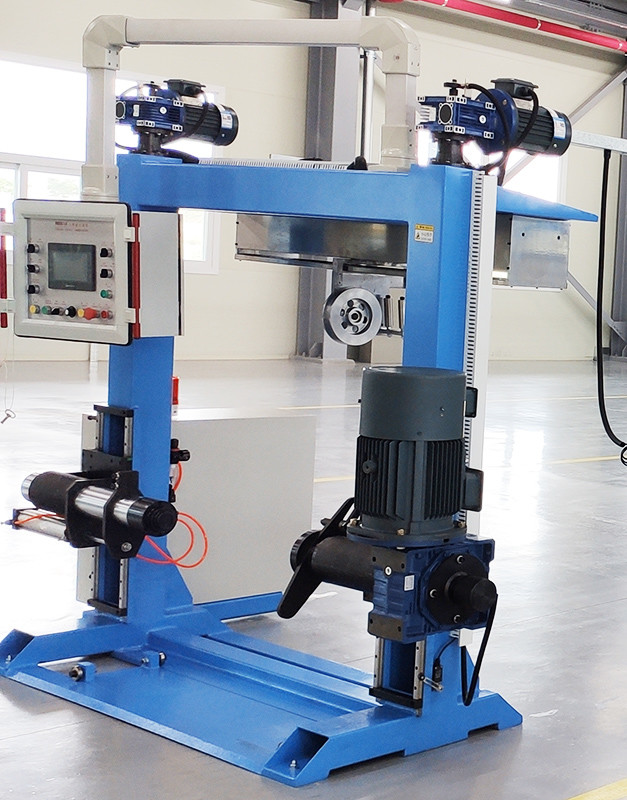

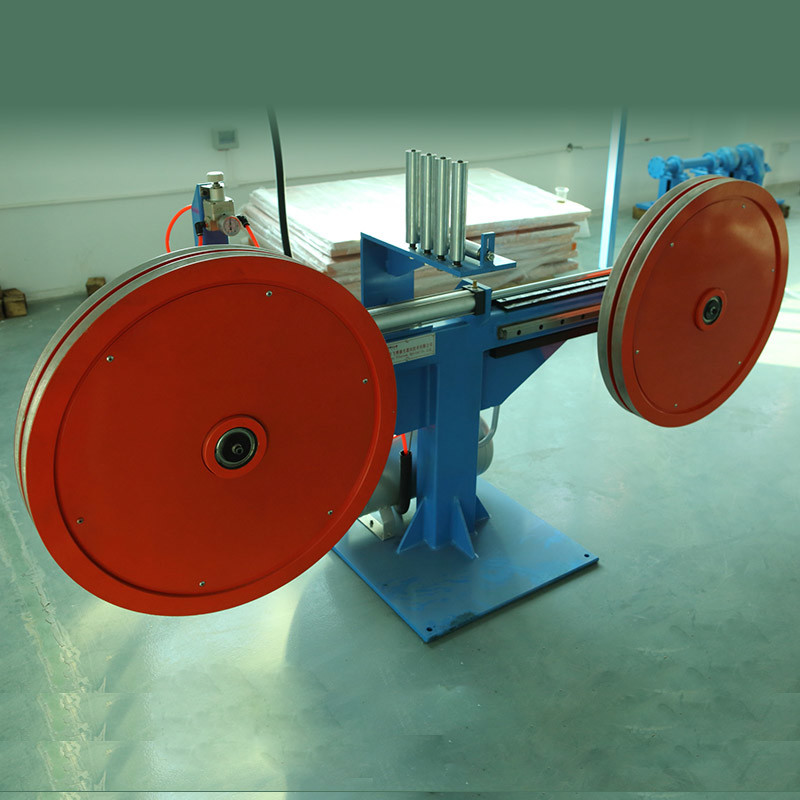

02.φ800 tweewielspanningsinrichting;

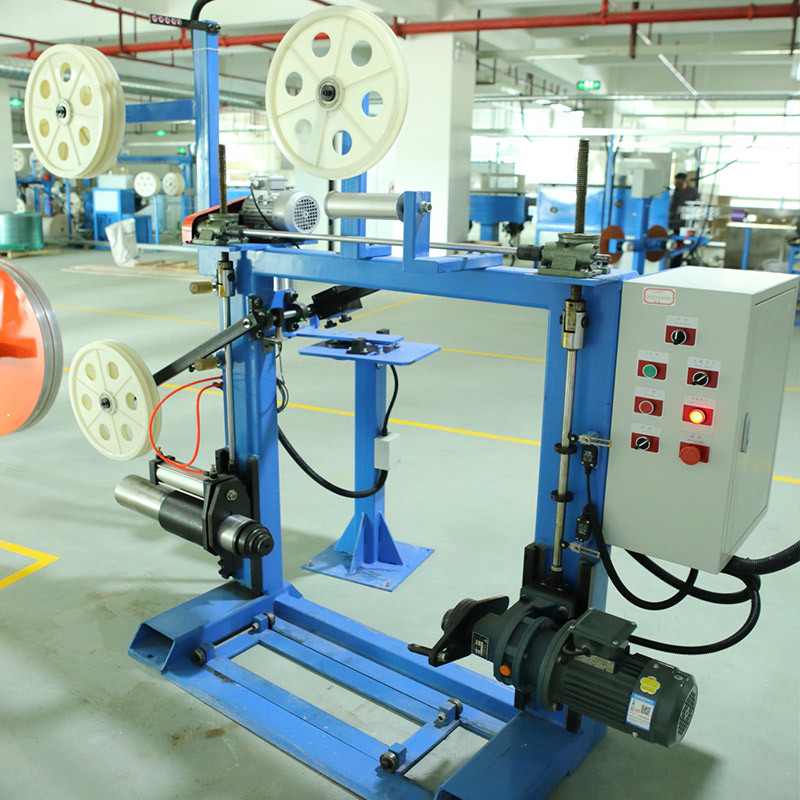

03.Φ800 mm PBT-buis / FRP-aflossing;

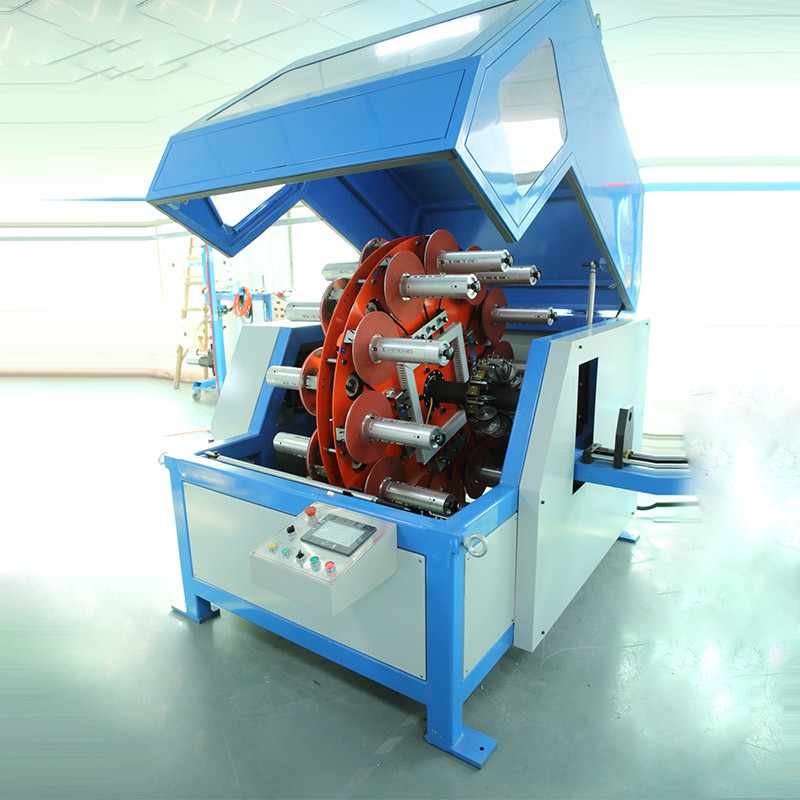

04.24 koppen van aramidgarens (optie voor het afbetalen van gemotoriseerde aramidgarens);

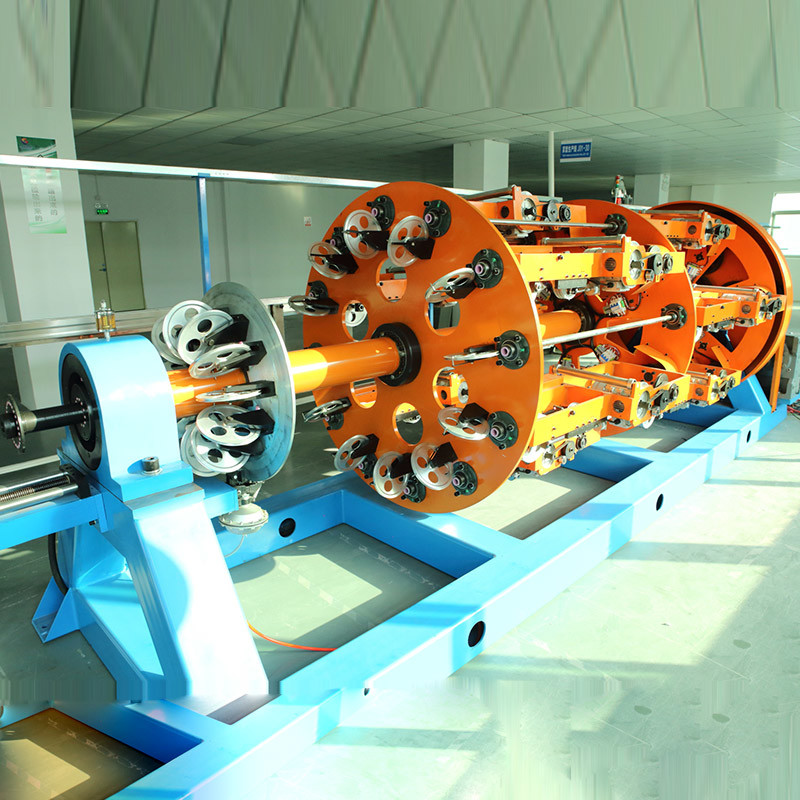

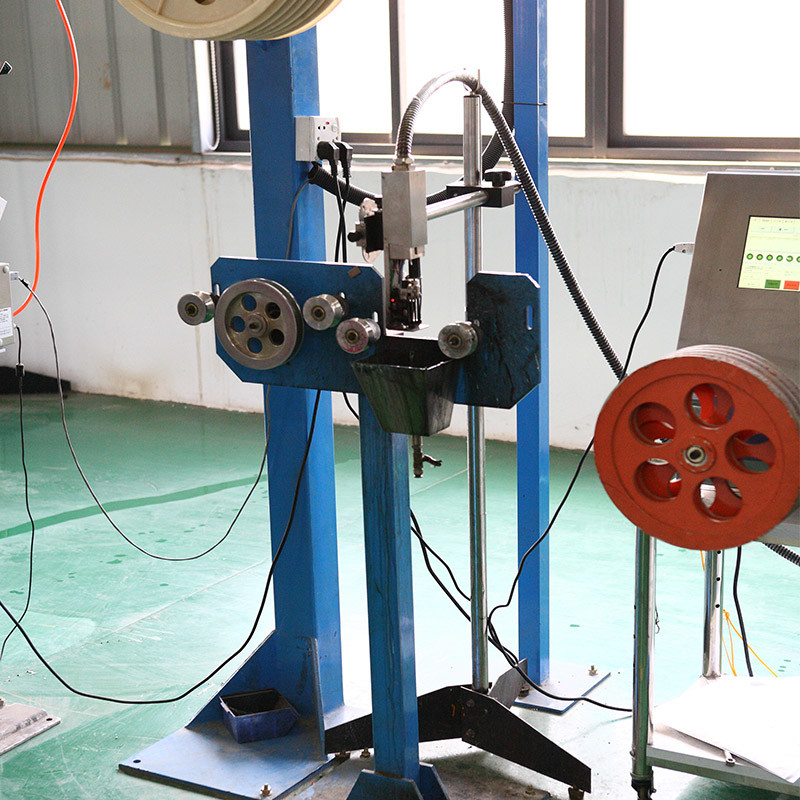

05.12/24 koppen buffervezel afbetaling (optie voor stranding cage beschikbaar)

06.mobiele positioneringsplatform;

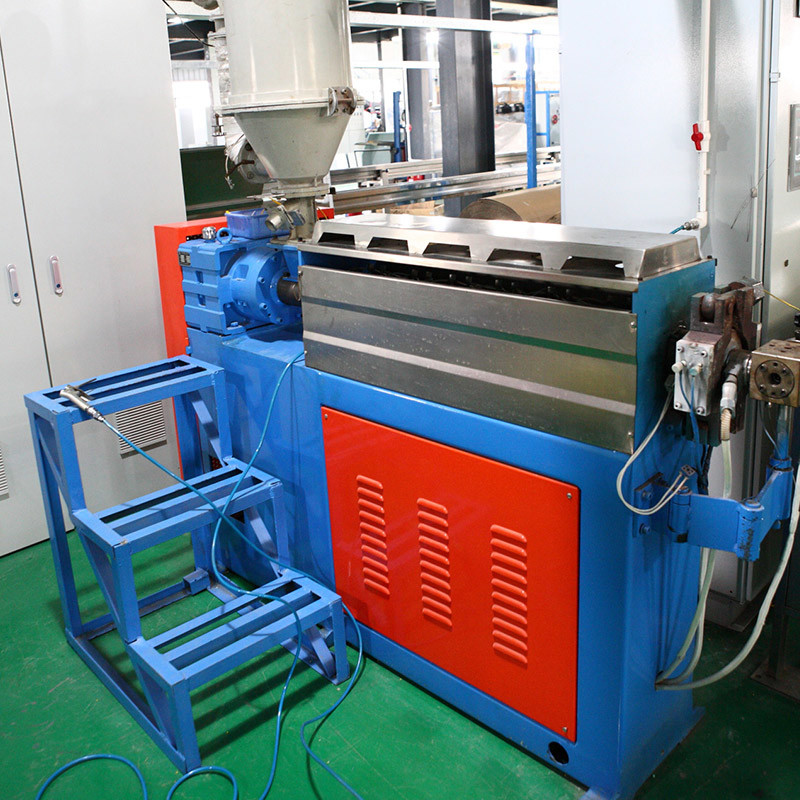

07.φ70 Extruder;

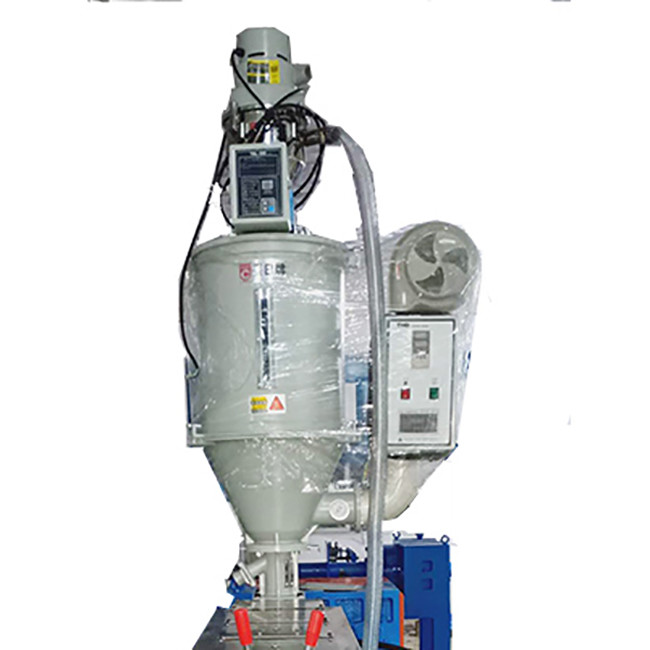

08.droogmachine en hopper;

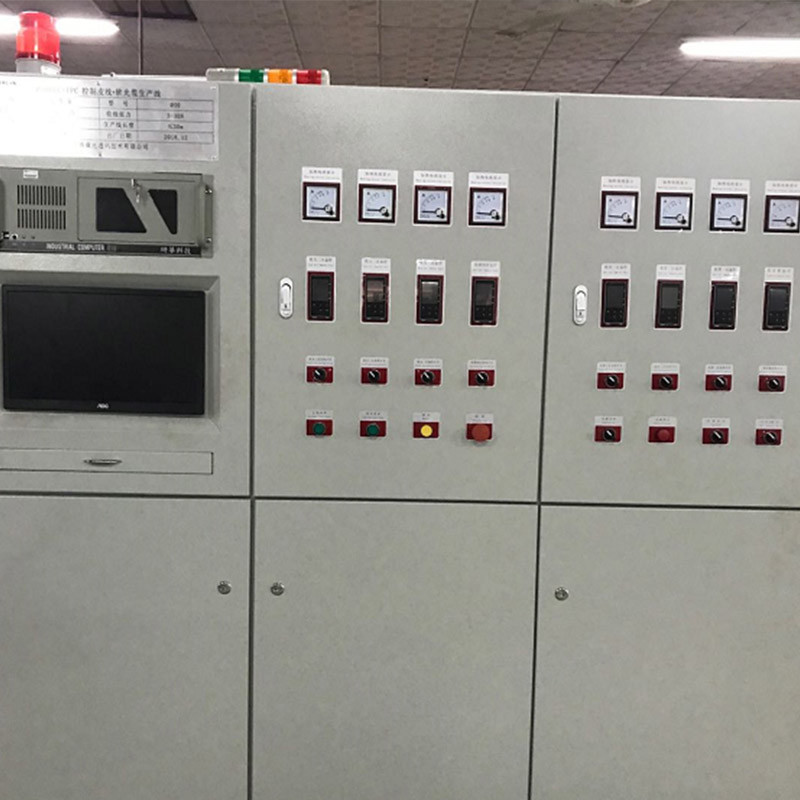

09.industriële PLC + IPC FIBERCAN programma bedieningskast;

10. mobiele warmwatertank + warmwatertank;

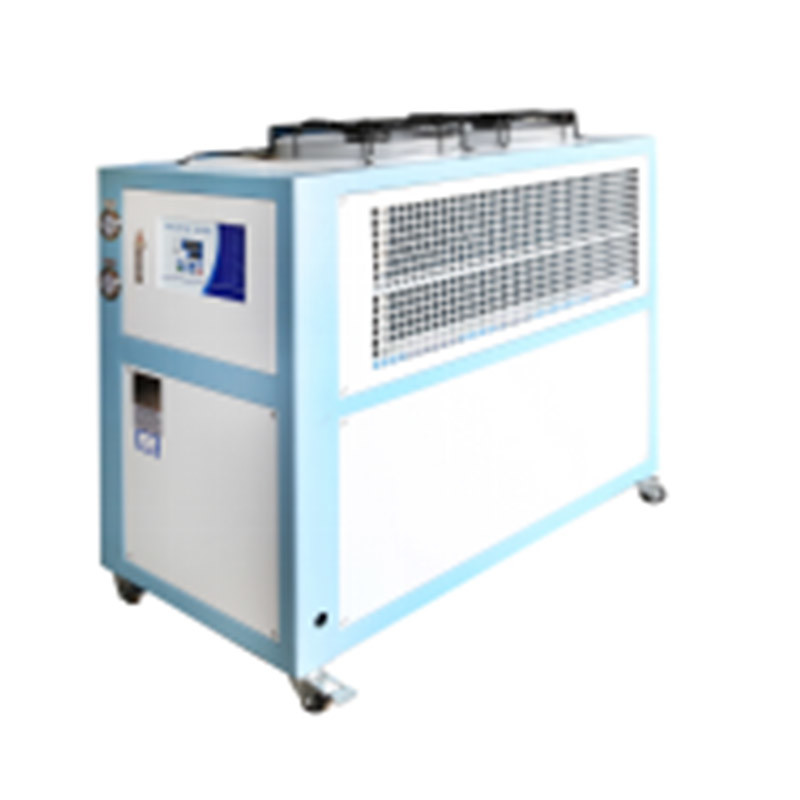

11.4 pk koeler;

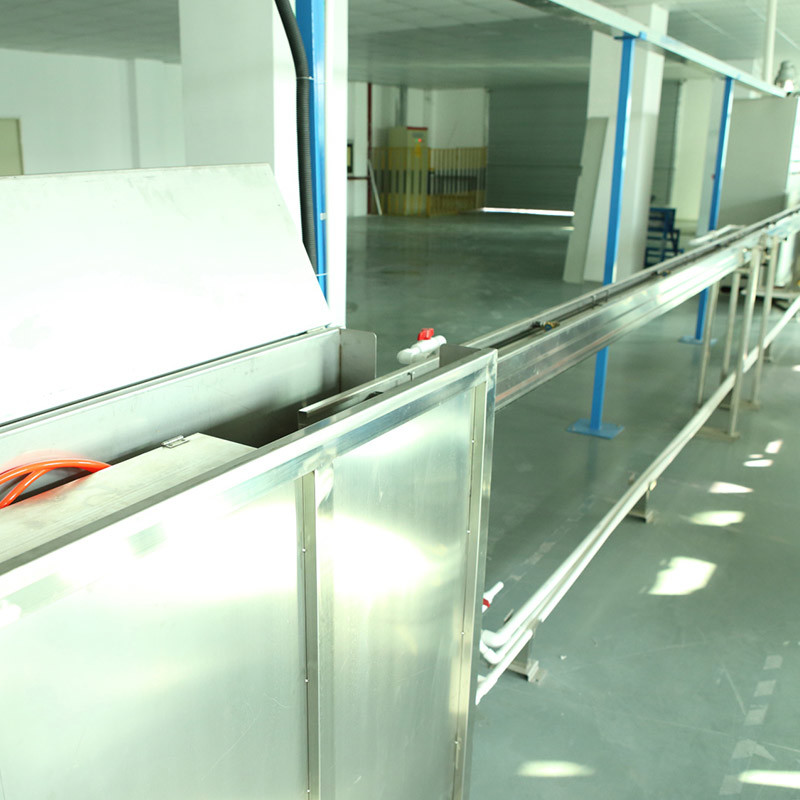

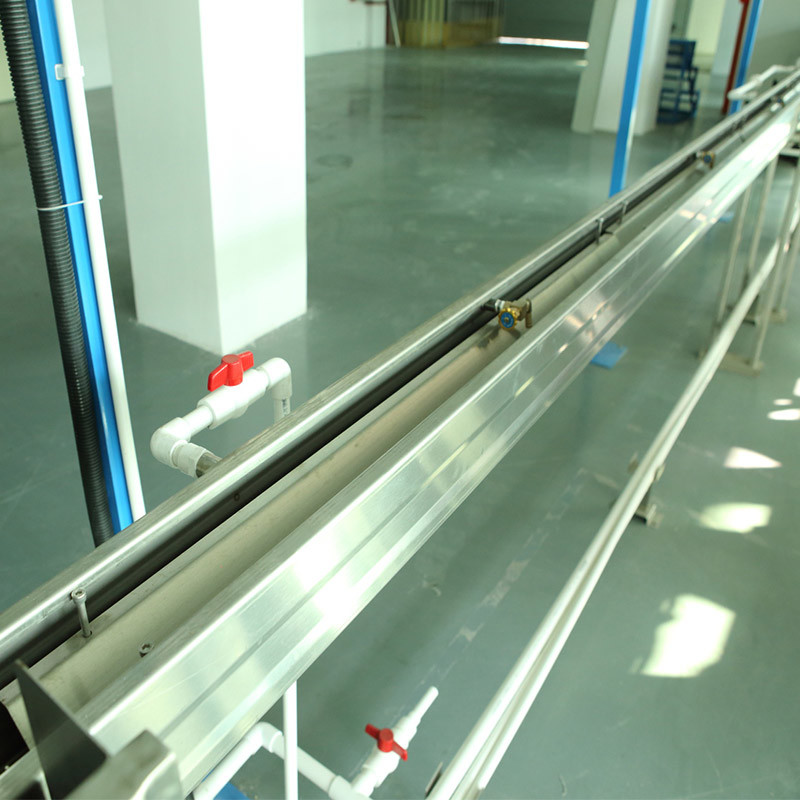

12.Vaste koelwatersink + koelwatertank;

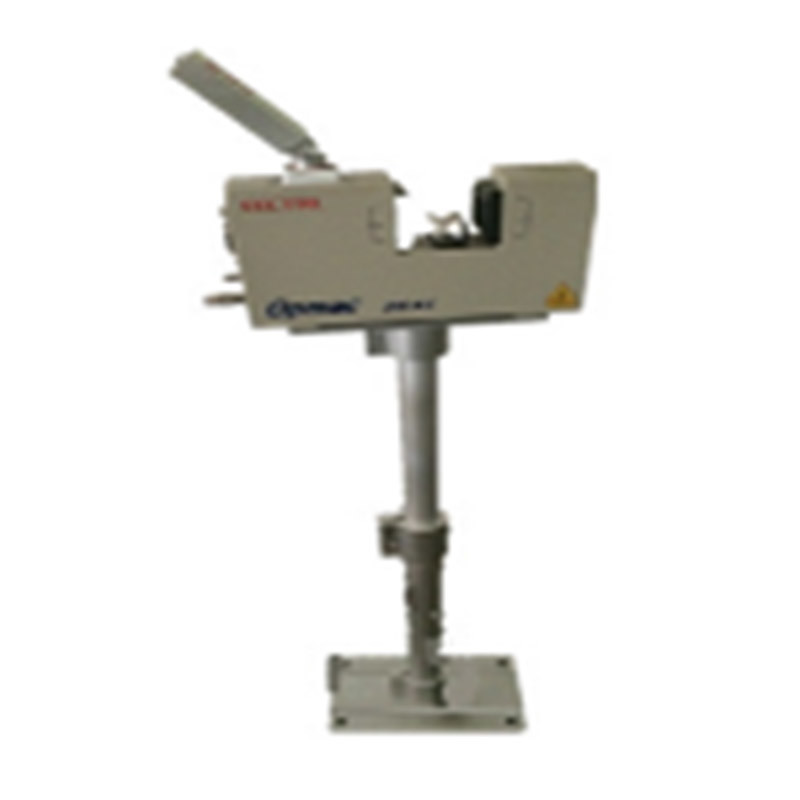

13.Lasermeter;

14.met een vermogen van niet meer dan 50 W

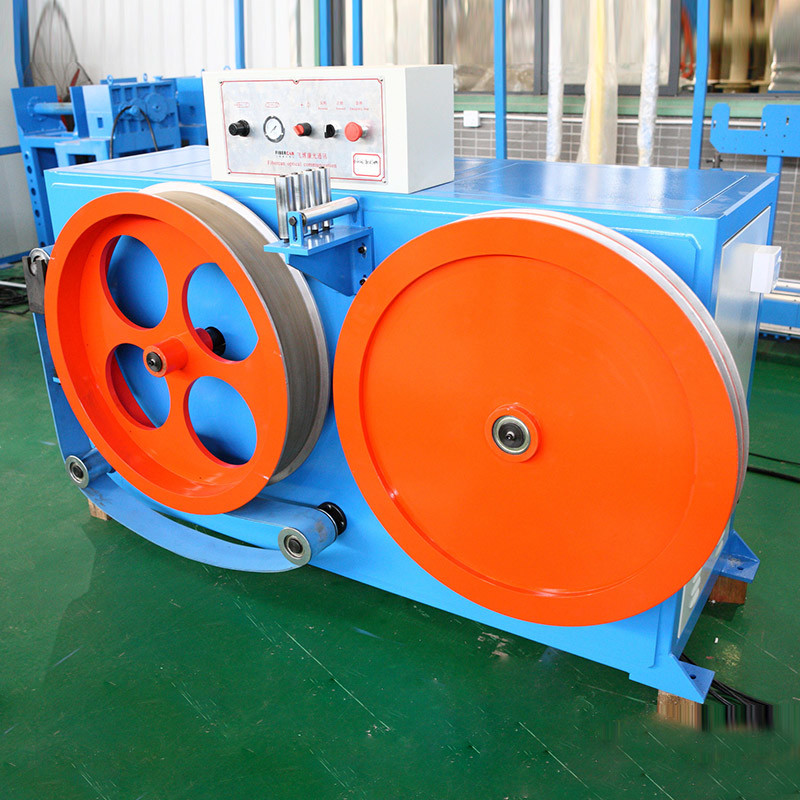

15.Φ800 capstan;

16.φ800 tweewielspanningsunit;

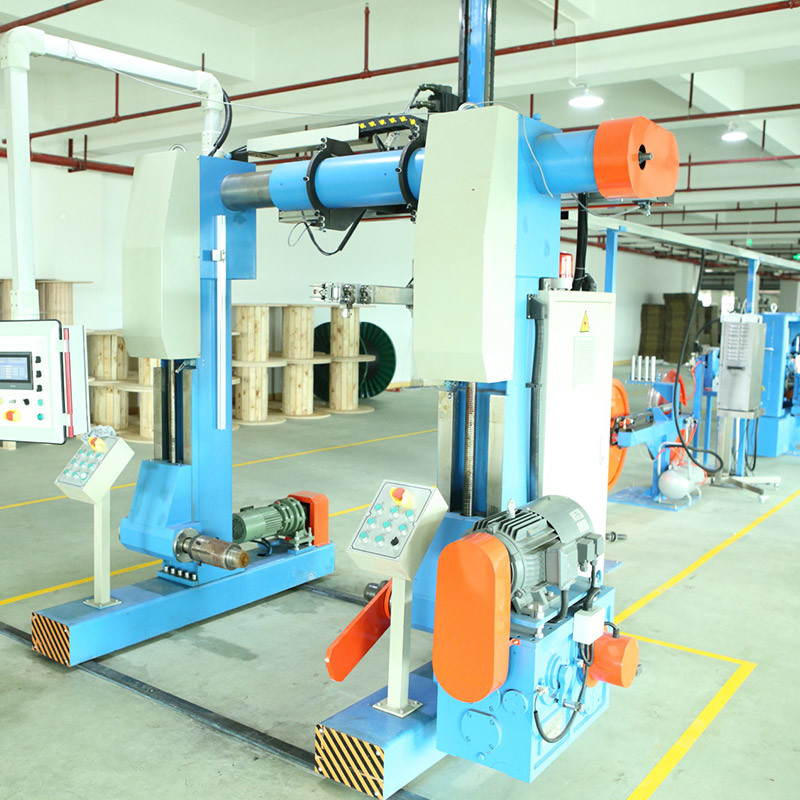

17.1400 opvangmachine.

Bovenstaande volledige setconfiguratie is instelbaar volgens de productievraag van verschillende structuurkabels.
