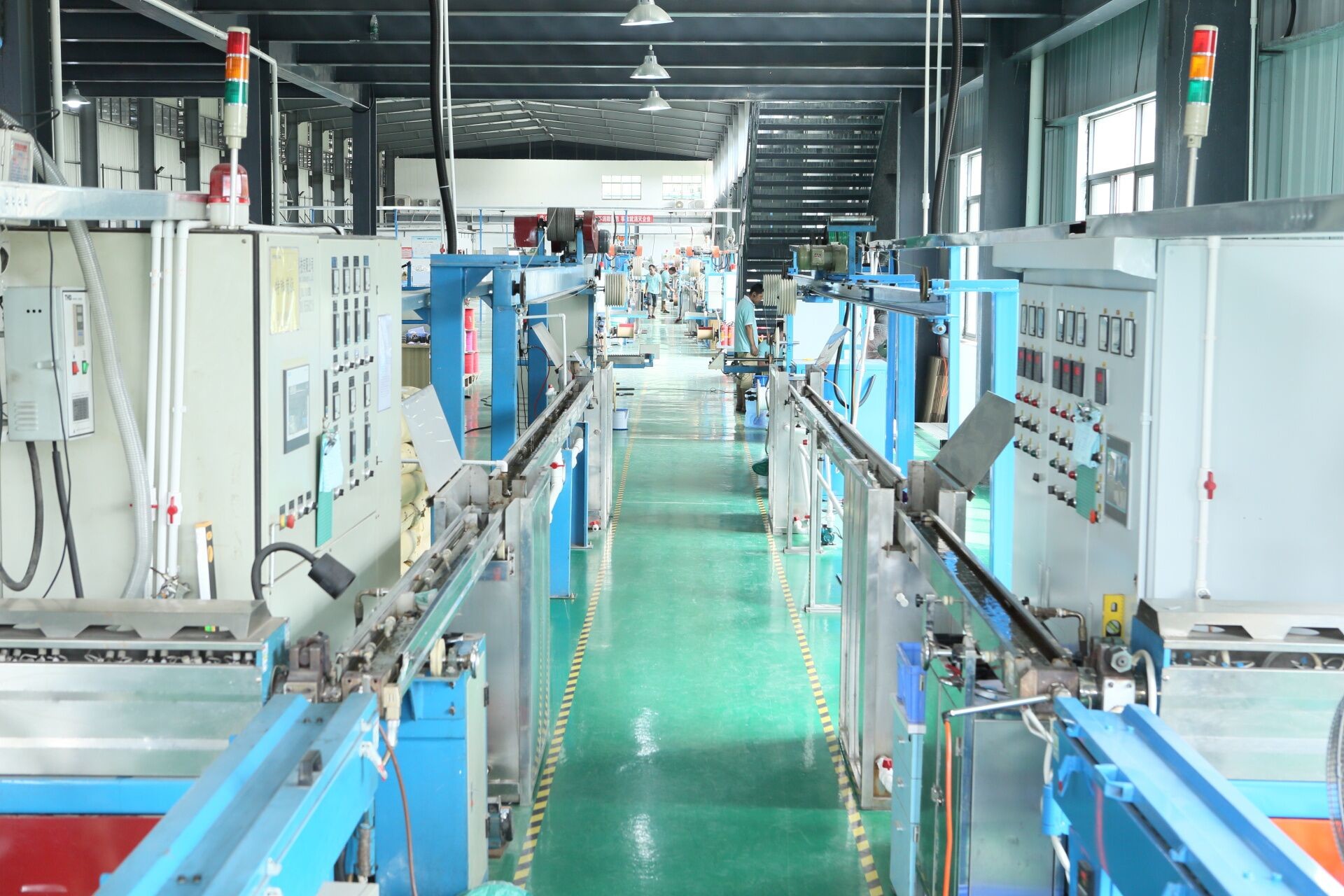

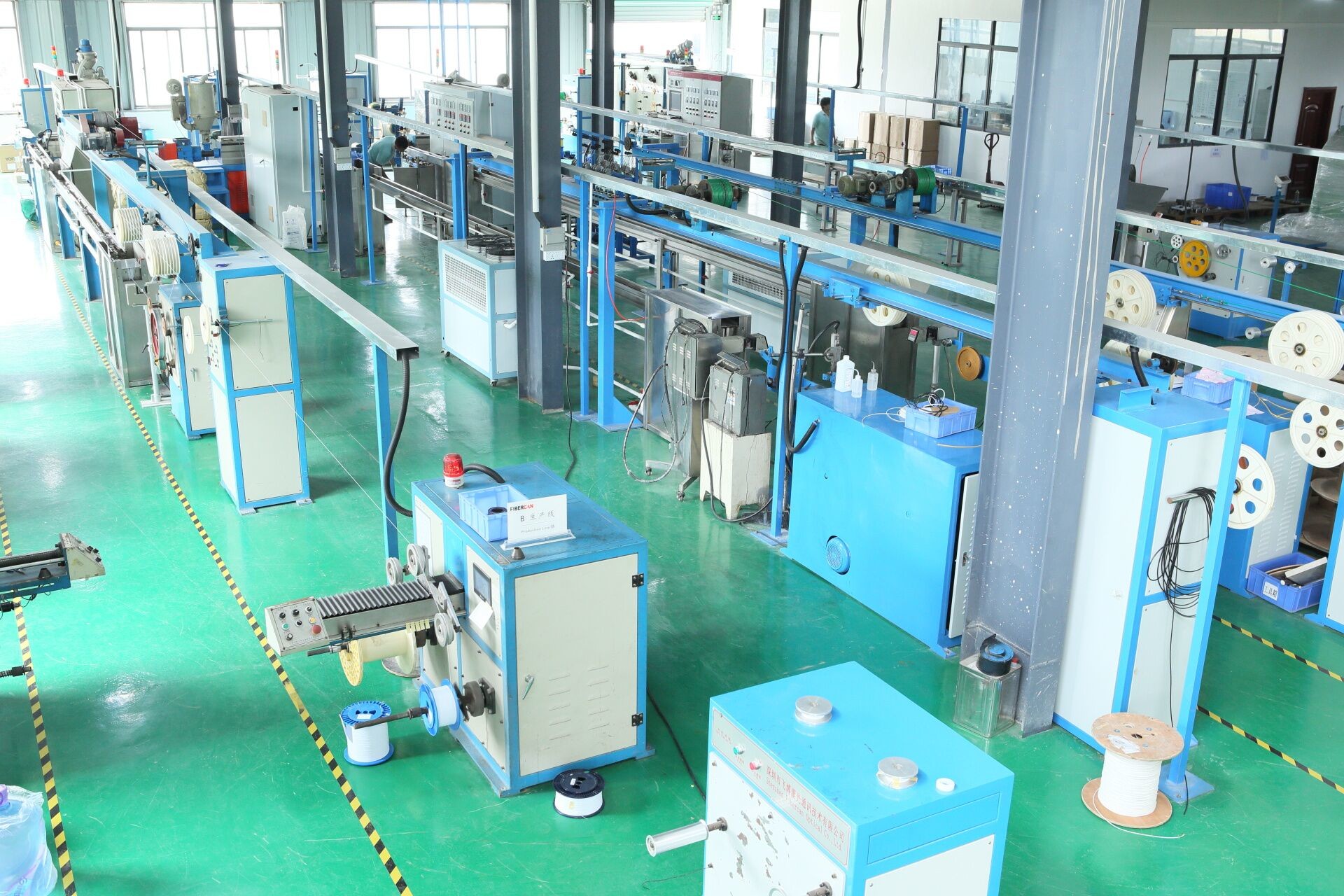

Productielijn voor glasvezelkabels

Rongbang RBTX-30 productielijn voor glasvezelkabels

30 Strakke bufferlijn

Toepassing:

Deze optische vezelkabelproductielijn maakt optische vezelkabelbuffer 0,6/0,8/0,9 mm. Kabelstructuur: blote vezel + LSZH/PVC schede, en andere soortgelijke kabels.

Deze lijn kan worden gebruikt voor de plastic coating van staaldraad, met een diameter van staaldraad van maximaal 1,0 mm, die voornamelijk wordt gebruikt bij de productie van FTTH-dropkabels.

De machinecomponentconfiguratie is aanpasbaar op verzoek van het proces.

Kenmerken:

1De buitenste diameter van de kabel is gelijkmatig, de kerngraad is hoog, de buitenste diameter wordt automatisch teruggegeven,en de kabel diameter curve kan worden teruggetrokken.

2Het vacuümsysteem is in het vacuüm verstelbaar en kan worden aangesloten op de lijnsnelheid.

3De spanning is precies constant en het extra verlies is klein.

4De temperatuurcontrole wordt gecontroleerd door de geïmporteerde OMRON-temperatuurcontrolemeter en de temperatuurcontrole is nauwkeurig.

5. dubbele rollen automatische verandering, de werking is stabiel en betrouwbaar.

6Internationaal industrieel computertechnologisch besturingssysteem met een hoge mate van automatisering, kan worden gekoppeld aan MES, ERP-systemen, real-time tracking en beheer van de productie.

7De belangrijkste besturingssystemen en componenten zijn van internationaal bekende merken en de productielijn heeft een hoge stabiliteit en betrouwbaarheid.

Technische parameters
1- Structurele snelheid: 350 m/min

2Productiebuitendiameter: 0,6-0,9 mm

3Spanning van de vezels: 0.4N-1.2N±0.05N

4Specificaties van de spoel: standaard 25 km en 50 km schijven

5Specificatie van de spoel: diameter 200 mm-400 mm

6. Aanvullend verlies: ≤0,02DB/KM (SM-vezel)

7Productielijnlengte: ≤ 22 m

8Verplichtingen voor stroomvoorziening: 35 KVA, AC380V ± 10% 50HZ driefasige vijfdraad

9Normaal gebruik van de machine: ≈17 kW/h.

10Productiecapaciteit: ≈18 km/h (PVC buffer), ≈12 km/h (LSZH buffer)

Lijnconfiguratie

1. Twee koppen met motor met vezel;

2. Voorafverwarmende oven met vezels;

3. 25 kg droger en hopper

4. 30 Extruder;

5. PLC+IPC FIBERCAN programma elektrische bedieningskast;

6. Verplaatsbare watertank en warmwatertank;

7. koelwatertrog en watertank;

8. een inkjetprinterstand zonder inkjetprinter;

9. ¢ 400 mm wielkapstan;

10. Spanningsunit;

11. Opnemen machine (automatisch schakelen opnemen optie beschikbaar).
